Renault 5 Alpine Coupe (1978-1984)



l Retour au chapitre "guide" l  ou







Caractéristiques techniques

CARACTERISTIQUES COUPE:

CARACTERISTIQUES SERIE:

DIVERS:
Silentblocs boite de vitesses (par rapport R1223)

+ durs +limiteurs

= à R1223
Silentblocs fixations moteurs

+ durs

= à R1223
Carter inférieur moteur

Cloisonné

sans cloison
Radiateur d'huile moteur

avec

avec
Retour d'huile au carter inférieur dans C.Cylindre

avec

avec

BOITE DE VITESSES:

Boite - Couple conique

  9x34

 9x34

FREINAGE:

Maître cylindre de frein (diam en mm)

  20.6

19

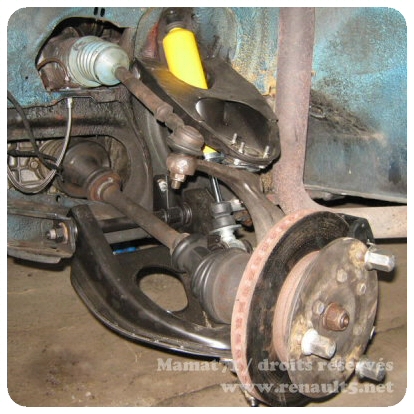

Freins à disques AV

  Ventilés

Simples

Freins à disques AV  recepteur (diam en mm)

  54

48

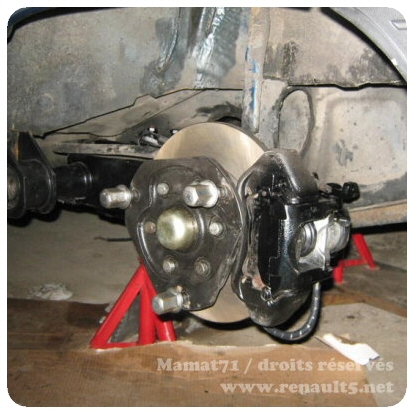

Freins à disques AR

  Simples

Simples

Freins à disques AR  recepteur (diam en mm)

  Gros goujons de roues

Petits goujons de roues

SUSPENSSION:


Ammortisseur AV - AR

  BILSTEIN

 De Carbon
Barre antiroulis AV (diam en mm)

18.7

17
Barre antiroulis AR (diam en mm)

21

20

Barre Torsion AV (diam en mm)

19.5

19.5

Barre Torsion AR (diam en mm)

22.5

20.5

DIRECTION:

Direction rapport (non assistée)

  17.5 à 1

20 à 1

PNEUMATIQUES:

Moyeux AV et AR

  20.6

19

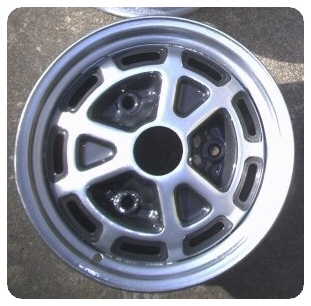

Roues 5 1/2 BK13

  Tôle

Alu
Pneumatiques

  Dunlop 180/550 VR 13 R2

MICHELIN XVS

EQUIPEMENTS COUPE:

EQUIPEMENTS SERIE:

Rétroviseur ext. sur porte droite Longues portées dans le bouclier
Coque avec renforts pistes AV et AR Bandes décoratives
Echappement prévu pour raccordement sortie circuit
Tube de fuite circuit fourni à monter en lieu et place du silencieux d'échappement
Montre de pavillon Montre de pavillon
Siège baquet côté conducteur en drap noir
Intérieur avec double fonctionnalité AR Intérieur avec double fonctionnalité AR
Monogramme COUPE à l'AR

CATALOGUE PIECES P.R. 122B coupe

MANUEL DE REPARATION P.R. 122B









TEINTES

Velours Cotelé

Blanc 355

Rubis

Noir 694

Rubis

Rouge 705

Sable

Bordeaux 721

Sable

Champgne 161*

Sable

Cobalt 401*

Sable

Schiste 402*

Sable

Bleu Alpine 485*

Sable

Navy 491*

Sable

Argent 620*

Rubis

Acier 618*

Sable

   Règlements de la Coupe Renault - Elf

coupe Suisse Renault 5 Elf

1978



Document Catalogue
Nb pages 20 pages
Dimensions 145 x 205




coupe Suisse Renault 5 Elf

1980



Document Catalogue
Nb pages 24 pages
Dimensions 145 x 210




coupe Suisse Renault 5 Elf

1983



Document Catalogue
Nb pages 32 pages
Dimensions 145 x 210




Ons - renault 5 elf Pokal reglement

1982



Document Catalogue
Nb pages 30 pages
Dimensions 110 x 210




représentation ouverte de la couverture

en 3 volets





coppa italia renault 5 elf coppa d'oro

1984



Document Catalogue
Nb pages 24 pages
Dimensions 230 x 310

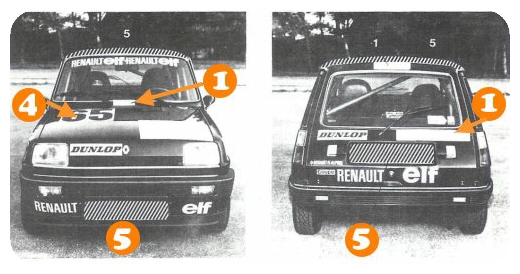

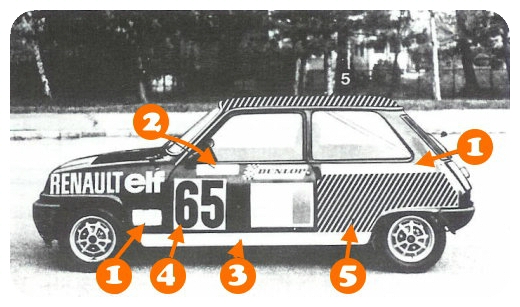

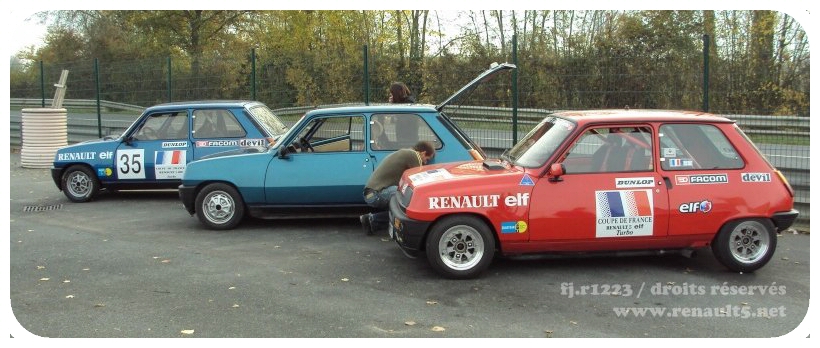

   Décoration des Renault 5 Coupe - Elf

1

Emplacement réservés aux annonceurs officièls désignés par les responsables Renault du pays organisateur.

2

Nom du pilote en lettre de 5cm dans un rectangle de 6cm de haut.

3

Emplacement réservé à un annonceur occasionnel pour une course de Coupe Européenne.

4

Chaque chiffre composant le numéro de course devra être inscrit dans un rectangle de 20cm de large et de 40 cm de haut.

5

Emplacements réservés aux pilotes:

- Plaque minéralogiquearrière (en circuit seulement)

- Ailes AR (parties hachurées)

- Toit surface complète (partie hachurée)

Merci à Laurent, Fabrice et Matthieu.
